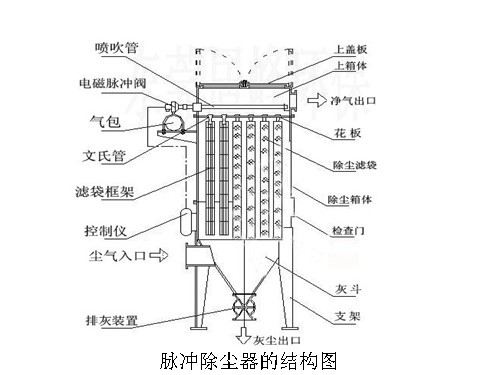

脉冲布袋除尘器组成及结构图

脉冲布袋除尘器是在袋式除尘器的基础上改进的新型有效脉冲除尘器，综合了分室反吹各种脉冲喷吹除尘器的优点，克服了分室清灰强度不够，进出风分布不均等缺点，扩大了应用范围。

它主要的组成部分：

1、上箱体由除尘滤袋、除尘框架、除尘花板、文氏管、控制仪、检查门、气包、除尘箱体组成
2、下箱体由除尘灰斗、支架、排灰装置
3、脉冲喷吹系统由控制柜、控制阀、脉冲阀、喷吹管组成。

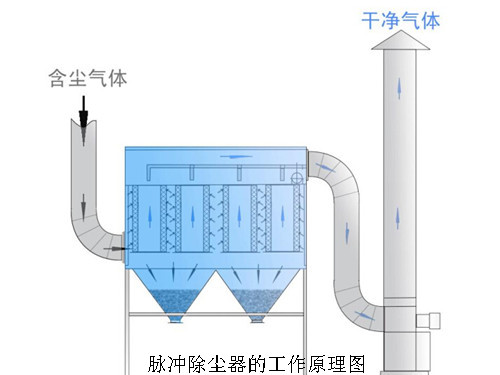

脉冲布袋除尘器的工作原理

脉冲布袋除尘器是当含尘气体由进风口进入除尘器，首先碰到进出风口中间的斜板及挡板，气流便转向流入灰斗，同时气流速度放慢，由于惯性作用，使气体中粗颗粒粉尘直接流入灰斗。起预收尘的作用，进入灰斗的气流随后折而向上通过内部装有金属骨架的滤袋粉尘被捕集在滤袋的外表面，净化后的气体进入滤袋室上部清洁室，汇集到出风口排出，含尘气体通过滤袋净化的过程中，随着时间的增加而积附在滤袋上的粉尘越来越多，增加滤袋阻力，致使处理风量逐渐减少，为正常工作，要控制阻力在规定范围内（140--170毫米水柱），一旦_范围对滤袋进行清灰，清灰时由脉冲控制仪顺序触发各控制阀开启脉冲阀，气包内的压缩空气由喷吹管各孔经文氏管喷射到各相应的滤袋内，滤袋瞬间急剧膨胀，使积附在滤袋表面的粉尘脱落，滤袋恢复初始状态。清下粉尘落入灰斗，经排灰系统排出机体。由此使积附在滤袋上的粉尘周期地脉冲喷吹清灰，使净化气体正常通过，_除尘系统运行。

下面简单介绍脉冲布袋除尘器主要配件的应用
1、控制柜
控制柜分为普通控制柜和PLC控制柜，它们都是脉冲布袋除尘设备的主要控制设备。通过调整它的脉冲周期和脉冲宽度，来_除尘器的正常运行，其性能好坏直接影响脉冲布袋收尘器的清灰效果和使用。
2、脉冲阀
脉冲阀和电磁阀连用，作为脉冲控制器的执行机构，实现脉冲清灰，使滤袋“再次利用”，恢复过滤性能。
3、除尘骨架
除尘骨架是脉冲除尘器_的主要配件之一，它可以可兼容六、八、十、十二、十六、十八、二十、二十四根筋，　除尘骨架在脉冲除尘器中主要起到支撑除尘布袋的作用，被广泛应用在建筑业以及化工业等等工业场所。
4、除尘布袋
除尘布袋堪称脉冲除尘器的心脏，一般被称为过滤尘袋、除尘滤袋、收尘袋、积尘袋、除尘袋、除尘器布袋等。除尘布袋是袋式除尘器运行过程中的关键部分，通常圆筒型滤袋垂直地悬挂在除尘器中。
5、卸灰阀
卸灰阀是脉冲布袋除尘设备的排灰装置，适用于粉状物料和颗料状物料。结构紧凑，造型美观，使用方便。

脉冲布袋除尘器组成及结构图
